直喷

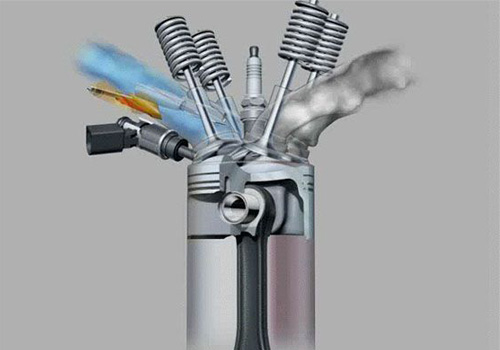

缸内直喷就是直接将燃油喷入气缸内与进气混合，使油气能够在整个气缸内充分、均匀的混合，从而使燃油充分燃烧，能量转化效率更高的一种技术。

　　原理

　　FSI技术采用了两种不同的燃烧模式，即均质然烧模式和分层燃烧模式。均质燃烧模式是指在进气行程后期向燃烧室内喷入燃油，在进气行程与压缩行程中完成与空气的充分混合，并在点火时刻使缸内形成较为均匀的混合气，确保稳定点火。分层燃烧模式是指在压缩行程喷入燃油，随着压缩行程的进行，燃油与空气混合，直至点火时刻，从火花塞处至缸壁，燃油浓度由浓到稀，保证有效点火，火焰传播也正常，从而提高燃油经济性。直喷发动机燃油和空气混合主要有三种方式，即喷射引导、壁面引导和气流引导，具体见图中a、b、c 所示。发动机的喷油器设计在缸盖顶部，火花塞设计在发动机的侧面，此种方式称为喷射式引导，在火花塞周围易形成较浓的混合气，这种布置方式比较适合于分层稀薄燃烧，具有较好的燃油经济性。壁面引导方式是喷油器侧置，火花塞顶置，通过活塞顶部的特殊形状引导油束运动并与空气混合，此种方式可以在火花塞周围形成较大面积的可燃区域。气流引导方式同样采用喷油器侧置、火花塞顶置的形式，利用进气时形成的滚流强化油气混合。壁面引导方式和气流引导方式结构形式相似，多用于均质燃烧模式，可以由传统的 PFI 发动机转化而来，可以实现与 PFI 发动机共用燃烧室及缸盖毛坯，进而实现发动机的平台化和模块化。
