这阵子数码圈最热闹的事,应该就是手机界的 “ 科技春晚 ” 了。
但就在大伙儿的注意力都被新手机吸走的时候,隔壁鼓捣电脑处理器的英特尔,最近整了一个大动静出来。
同样是在这个月,英特尔在加州召开的 Intel Innovation 技术创新大会上,老当益壮的 69 岁的英特尔 CEO 帕特·基尔辛格在全场观众面前做了两个俯卧撑,引得台下一阵叫好。
随后他介绍了最新的至强产品线、Intel 4 工艺,以及和我们最相关的、即将在笔记本平台上搭载的 Meteor Lake 酷睿 Ultra 处理器架构。
托尼今天重点跟大家聊聊最后一个,因为这个新架构的发布,Windows 笔记本的续航,从此以后很有可能会追平苹果。
用英特尔自己的话来说,这次的架构,是英特尔创立 40 年以来,变化最大的一次处理器架构变化。
接下来我们慢慢讲。
大家应该还记得,英特尔之前在 12 代的时候,改过一次处理器的架构。

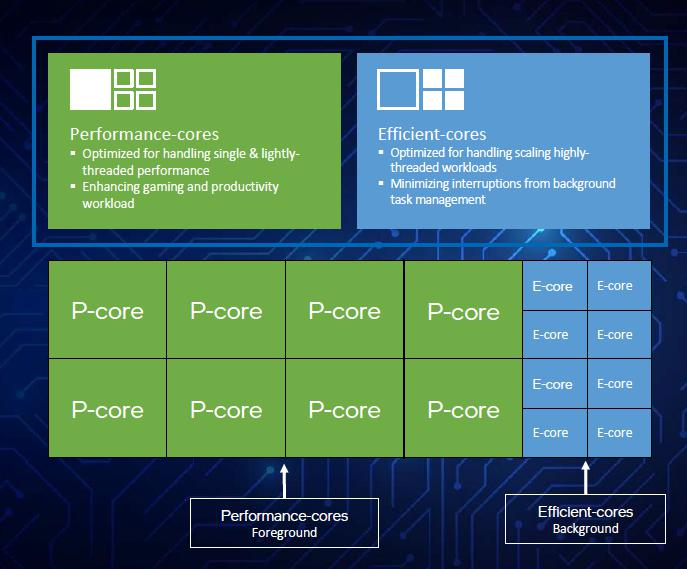

把原本一模一样的无数个处理器核心划成了一大一小的 “ 性能核 ” 以及 “ 能效核 ” 的混合架构。
用了还没两代呢,这次又整大活,难道是牙膏厂要把祖传的牙膏配方都给换了?
是,也不是。
如果说上一次英特尔的动刀,是分割出更多的核心 & 更厉害的核心调度给不同的软件来使用。
那么这次动刀,就是完全打散重组,不再围绕传统的计算核心来构建处理器的基本框架,而是以功能作为划分,进一步提升电脑运行效率、降低功耗。
听上去好像有点云里雾里,但托尼给你们一解释就明白了。
之前英特尔说要做异构混合架构,说穿了就是在处理器中同时塞了两种规格的核心进去:一种负责能效,一种负责性能。
能效核就好比普通的打工人,优势在于人多,干活不费劲;性能核好比是浑身上下都长满了肝的究极打工人,碰的棘手难啃的活儿,随时可以勒紧裤腰带就上。
但这只是核心规模的改变,本质上它还是一颗处理器。
以后不会是这样了。
英特尔接下来的想法,是把处理器从 “ 一颗处理器 ” 变成可以分开看待的 “ 可拼接积木式环岛 ”。
也就是英特尔嘴里的 Meteor Lake 分离模块化架构。
看到这里可能小伙伴们还是有点儿懵 —— 没事,这是正常现象。。。
英特尔为了跟大家讲明白这套 Meteor Lake 是什么,也举办了一场差不多四个多小时的发布会,才把事彻底说透。
先别划走啊,托尼接下来花几分钟,用小学生就能看懂的说法,给大伙儿介绍一下这个新架构到底是个啥。
咳咳,我们开始~!
首先我们先聊一个基础的:名义上,英特尔给未来的处理器芯片划分了四种功能模块:
计算模块、SoC 模块、图形模块,以及 IO 模块。
计算模块对应的其实就是传统的 CPU ,里面放的是我们前面提到的 “ 异构大小核 ” —— E 核与 P 核。
而在它底下的 SoC 模块,则是这次新架构当中的主角。
其中包含了独立的 NPU AI 引擎、无线Wi-Fi控制器、内存控制器、媒体编解码处理单元、显示引擎、电源管理单元等等部件。
以及一排比普通低功耗 E 核功耗还要低的 E 核,英特尔把它叫做 “ 低功耗岛 ”。
这个变化,其实就是英特尔这次新架构设计最爆炸的点。
也正是它,或许有机会让 Windows 笔记本的续航,超越苹果。
是这么回事,以往电脑处理器中的环形总线,是一种类似于 “ 串联 ” 状态的运行工况。
这就好比是晚上加班,办公室里只有我一个人,但是灯的开关只有一个,按一下整层楼的灯都亮。
为了一个人,要把整层的灯都开着,电费自然就上去了。
电脑里的处理器其实也是一样。
我们在使用电脑的时候,总会有一些长耗时,但对性能要求很低工作,比如像是刷网页、看文献资料、刷剧看电影、听歌等等。
杀鸡焉用牛刀的道理大家都懂,以往在做这些轻量工作时,也确实都分配给了 E 核去跑。
可 E 核再注重能效,也是需要跑在整个处理器计算核心上的,这对于笔记本来说,电量损耗还是会很大。
但是在英特尔的这个新设计中,打开个浏览器、Word 文档,可以直接用 SoC 模块中的 “小小核 ” 执行,旁边的整个计算单元都可以断电离线。
播放个视频、插个 HDMI 显示器,仔细看,SoC 模块中也有一个 “ 2D 显示引擎 ”,旁边的整个 GPU 图形运算模块也可以断电离线。
相当于 “ SoC 模块 ” 变成了一个可以完全独立运行的 “小处理器 ” 。
这样一来,如果是一台笔记本的使用场景,那就等于是给其他需要计算模块提供性能的软件,省下了相当可观的续航。
从原先的架构的 “ 大小核 ”,到现在架构的 “ 大小处理器 ”,看得出英特尔这一代架构就是要和能耗死磕到底。
除了在能耗上整出新活之外,这次英特尔在图形模块上也是有了新想法。
Meteor Lake 的图形模块,和传统的核显已经不太像了,因为媒体编解码和显示引擎的功能被 SoC 模块给分走了,所以图形模块接下来只需要做好一件事情——渲染。
这一代英特尔的核显 GPU 架构被命名为 Xe LPG,可以理解为是独显系列 Arc 上 Xe HPG 的降频下放版,在每瓦的性能上相比上一代 Xe LP 翻了个倍。
而像光追和 Intel XeSS这样的 Arc 独显技术,也都塞到了这颗核显里,增强性能。
据外媒爆料,英特尔最新的这款核显芯片将会有 8Xe 和 4Xe 两种型号,将会分配到不同规格的处理器上。
看来英特尔这波就是直接冲着 AMD 7840U 里面的 780M 核显去的啊,托尼隐隐感觉未来的 PC 性能掌机市场,即将迎来一场血雨腥风。。。
总的来说,英特尔在 Meteor Lake 这个新架构上,确实是花了很大的心思,在能效方面,它是英特尔史上最出色的处理器,没有之一。
而目前这个架构,还只是提供给移动平台使用,桌面端现在仍然还是使用 Intel 7 的技术,即将发布的 14 代的桌面端处理器会继续使用 Raptor Lake。
只不过英特尔这回给了取了个新名字,叫 Raptor Lake Refresh。
不过这就要另说了。
总体来说,我对英特尔这次马上要在移动端上马的 Meteor Lake 相当的看好,假如优化做好了,是真的有机会让 Windows 笔记本在续航上翻身的。
不过至于到底能优化成什么样,就得寄希望于微软的努力了。。。
撰文:挂起来的布拿拿 编辑:米罗 美编:萱萱
